AFR Silver Edition - Air Fuel Ratio Silver Edition




El AFR, air fuel ratio, es un medidor de mezcla diseñado para vehículos con inyección electrónica o sonda lambda adicionada.


DESCRIPCIÓN:
  · ¿Para que es necesario un medidor de mezcla?
· Medicion de mezcla
· Funcionamiento del equipo
· Requerimientos para la instalación
· Características Técnicas
· Documentación
· Solicitud de Información de Ventas
¿Para que es necesario un medidor de mezcla?

Siendo su función principal la de indicar el estado de la combustión realizada en el vehiculo, esta herramienta de medición constante sirve para diagnosticar el mal funcionamiento del vehiculo. Una de las fallas comunes de diagnosticar con este equipamiento es cuando estando a un régimen de plena carga la mezcla utilizada en la combustión es pobre, no siendo este un estado de normal funcionamiento.

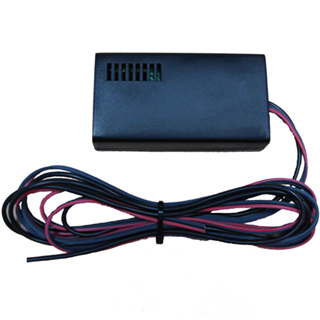

Haga Click en una imagen para ampliar



Medición de mezcla

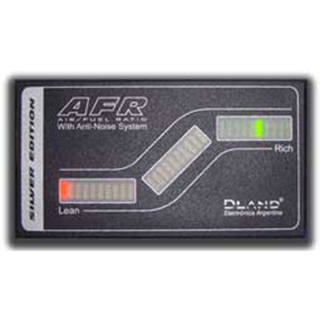

La medición de mezcla es informada de forma lumínica con un rango de 30 led´s en función de los valores entregados por la sonda lambda obteniendo asi una medicion rapida y precisa de la carburacion del vehiculo.

Los led´s indicadores están agrupados en tres colores, indicando la zona próxima al estado pobre con color rojo, la próxima al estado de normal combustión con color amarillo y con verde la zona próxima al estado rico. De esta forma se puede identificar el estado actual sin tener que quitar atención a la tarea de conducir.

Funcionamiento del equipo

Con una correcta instalación y calibración, el AFR deberá informar constantemente el estado de la mezcla utilizada en la combustión.

No puede determinarse con exactitud, o de forma general, como será la variación de los valores de sonda lambda informados por el equipo, ya que estos valores difieren entre vehículos, siendo muy determinante el tipo de combustible utilizado y la puesta a punto del motor, entre otros.
En un vehiculo con su motorización estándar, la lectura de la señal entregada por el sensor de oxigeno o sonda lambda debe variar permanentemente entre valores superiores e inferiores a los 450 mV por lo menos 7 veces en diez segundos. Siendo los 450 mV la lectura de la Sonda Lambda cuando se logra la combustión perfecta de 14.7 partes de aire con una parte de combustible y se queman en el momento correspondiente.
La indicación lumínica de combustión perfecta se encuentra en el led numero 13, de color amarillo.

Requerimientos para la instalación

Este equipo puede ser instalado en cualquier vehículo que disponga de un sensor de oxigeno o sonda lambda.

Se debe tener en cuenta que una instalación eléctrica defectuosa o con altos niveles de ruido puede provocar el mal funcionamiento del equipo. En vehículos potenciados puede ser necesaria la instalación de cableado antiparásito de ignición, bujías resistivas de dos o mas electrodos y en el caso de ser necesario la instalación de un módulo de encendido capacitivo.

Características Técnicas

Tensión alimentación mínima:____________ ___ _ __ __ __10 voltios C.C.
Tensión alimentación máxima: _______________________ 15 voltios C.C.
Corriente de consumo máxima:_______________________ < 250 mA
Protección contra polarización inversa
Temperatura ambiente tolerada:_______ ____ ______ ____ -5°C y 50°C
Peso de la unidad:________________________________ _140 gr
Dimensiones___________________________________ __109 x 75 x 47 mm

Documentación

  Titulo
Fecha
Tamaño
Ver
Bajar
  Manual AFR Silver Edition v1.0
20-07-2008
341 Kb
Ver el documento con Adobe Acrobat Reader
Descargar el documento en formato zip
  Tabla Conexiones Sonda Lambda v2010-00
14-05-2010
74 Kb
Ver el documento con Adobe Acrobat Reader
Bajar el documento en formato ZIP
  Hoja de Presentación AFR Silver Edition
25-08-2008
157 Kb
Ver el documento con Adobe Acrobat Reader
Bajar el documento en formato ZIP



Solicitud de Información de Ventas

Si lo desea, un vendedor se pondrá en contacto con usted si nos lo hace saber por medio de un correo electrónico.

Puede enviarnos un correo electrónico haciendo click aquí
Solicitud de Información
